Neubau Aufbereitungsanlage

Errichtung des Gebäudes für eine Eisen-Mangan-Aufbereitungsanlage mit Tiefbehälter in Burghart

Auftraggeber

Projektbeschreibung

Das Rohwasser der Wassergewinnung Burghart wird dem Wasserwerk Burghart zugeführt. Unmittelbar nach Eintritt des Rohwassers in das Betriebsgebäude erfolgt die Trinkwasseraufbereitung durch Belüftung und Filtration (Oxidation, Enteisenung, Entmanganung).

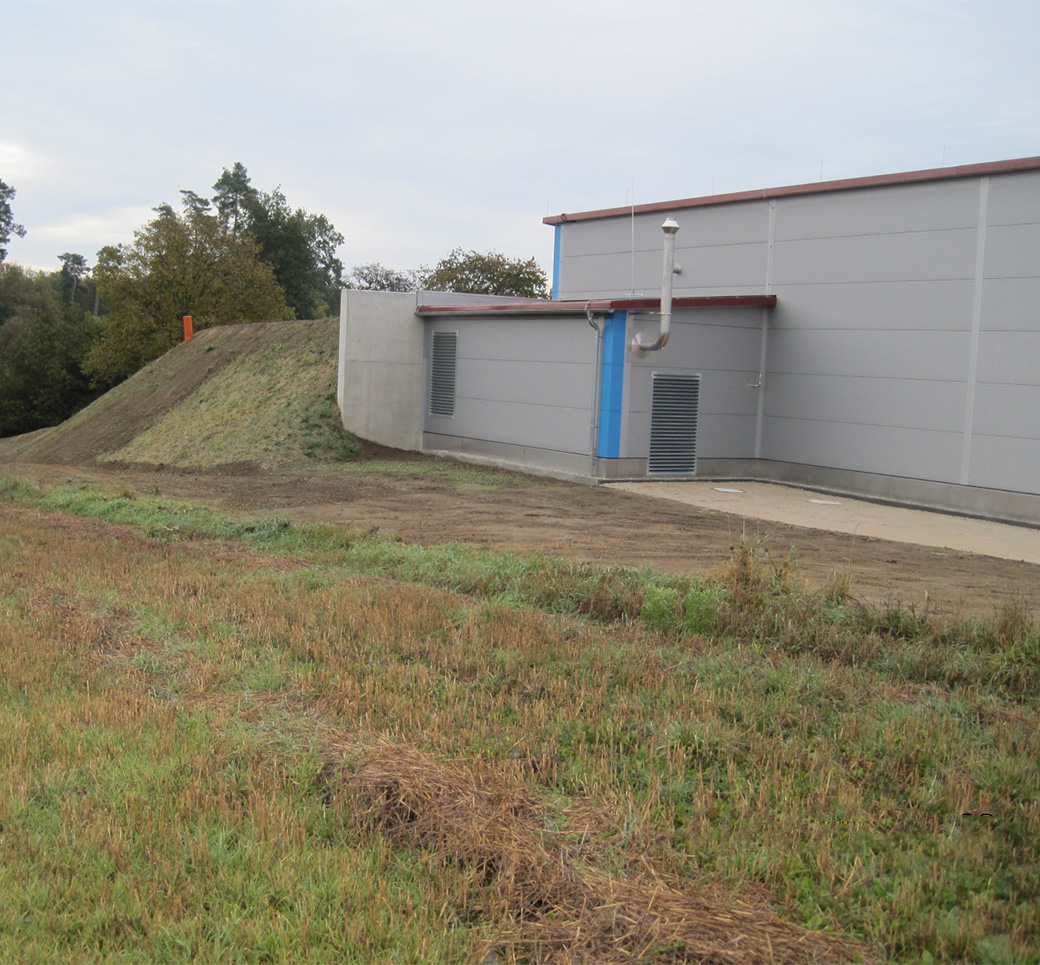

Der Wasserspeicher ist mit zwei getrennten Wasserkammern (Inhalt je 500 m3) ausgeführt. Die Wasserkammern sind aus Stahlbeton mit einer Edelstahlauskleidung. Der Zugang erolgt über eine Edelstahltreppe. Die Wasserkammern sind mit Drucktüren abgeschlossen. Der Behälter ist erdüberdeckt.

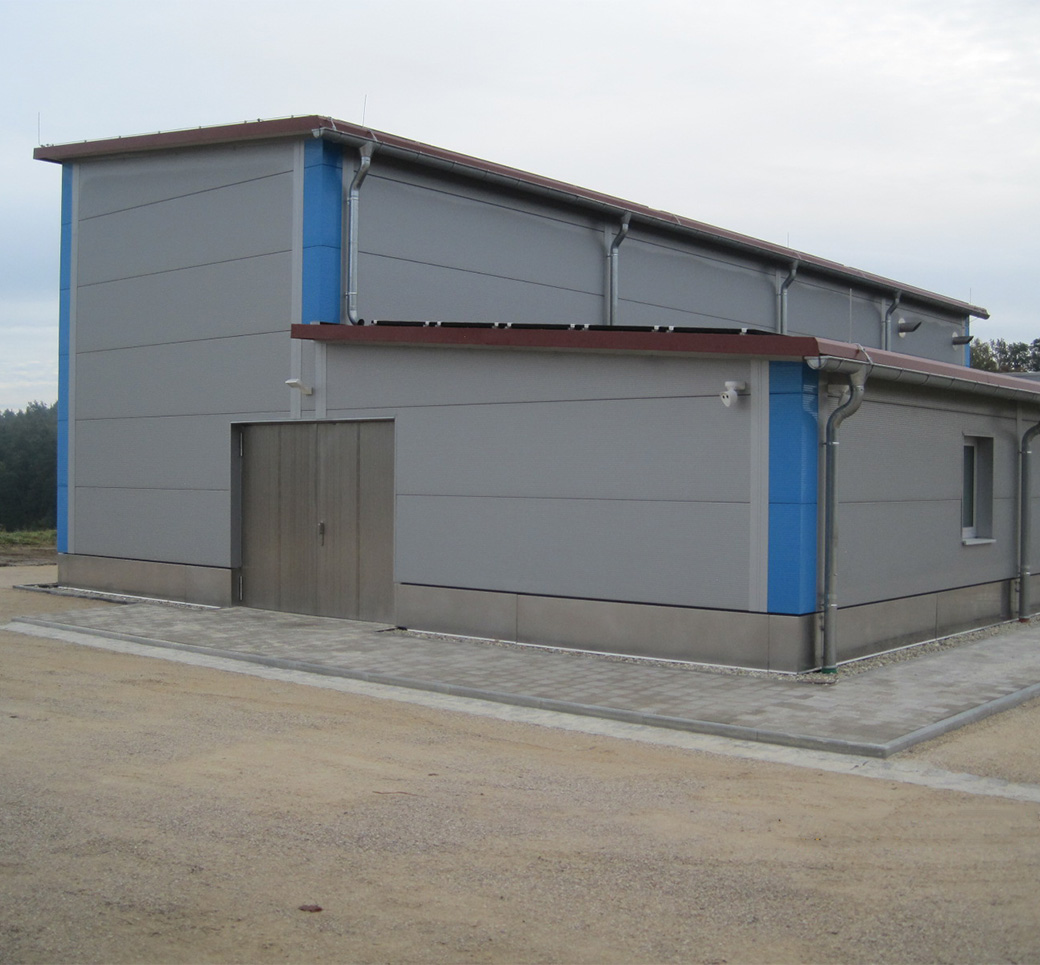

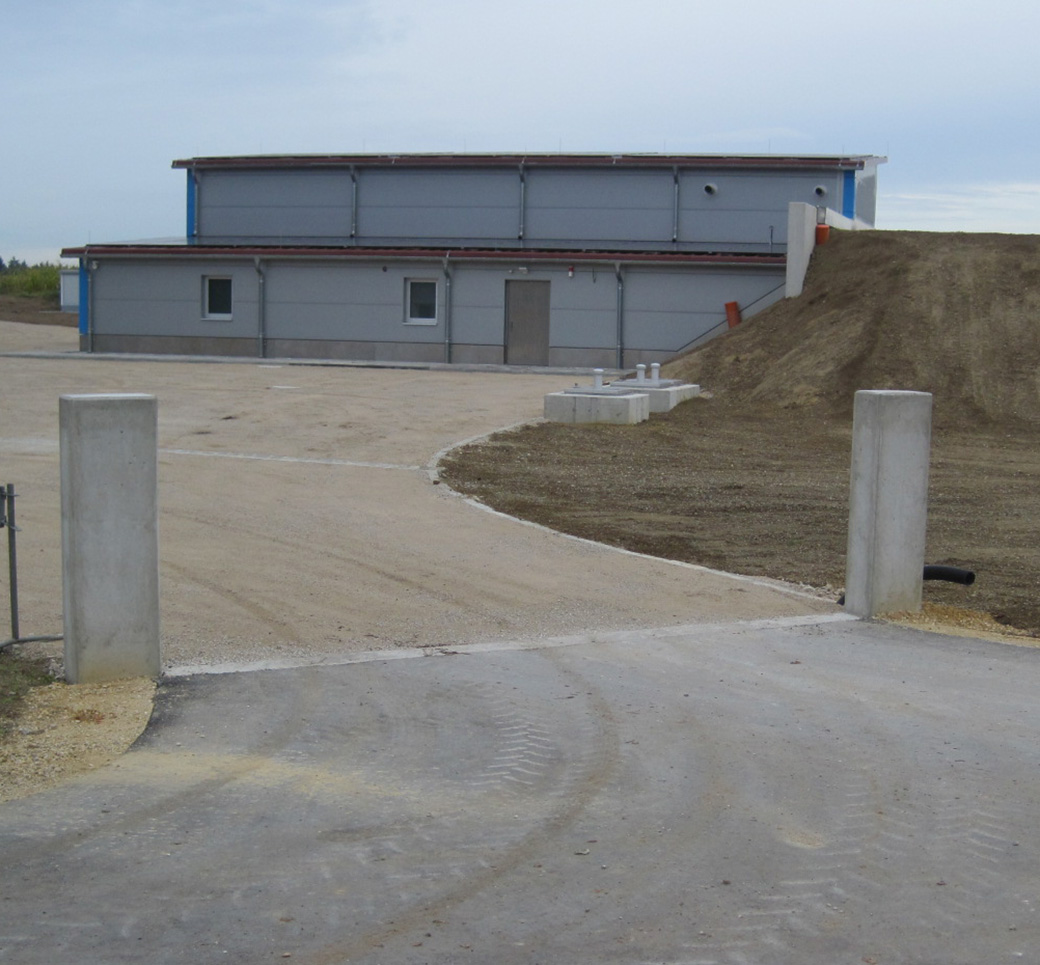

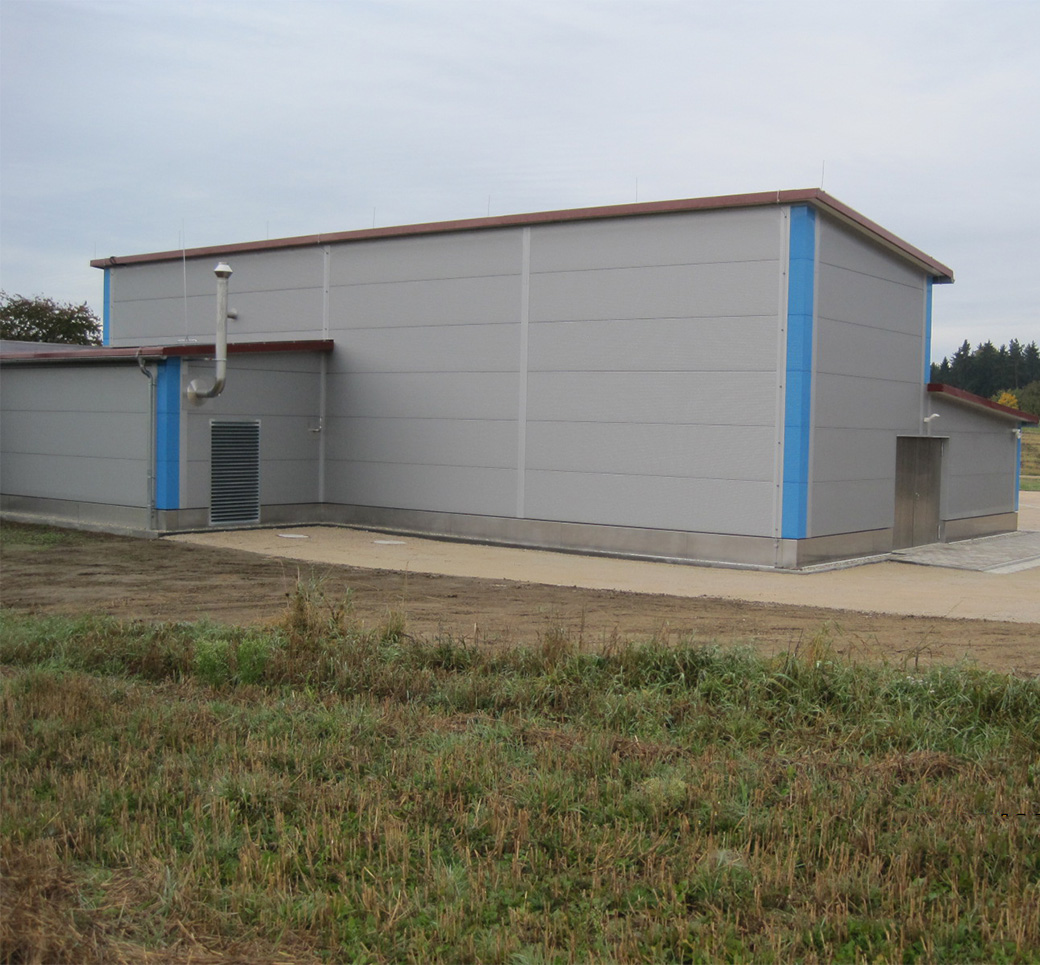

Das Aufbereitungsgebäude ist als dreigeschossiges Stahlbetonbauwerk errichtet. Die Dächer sind mit Sandwichpaneelen (Stahlblech mit PUR Dämmung) gedeckt. Auf dem Dach ist eine PV Anlage aufgebaut. Die Wände sind außen mit Isopaneelen (Stahlblech mit PUR Dämmung) verkleidet. Zugang ist über eine Edelstahltüre und ein Edelstahltor möglich.
Die Anlage ist alarmgesichert.

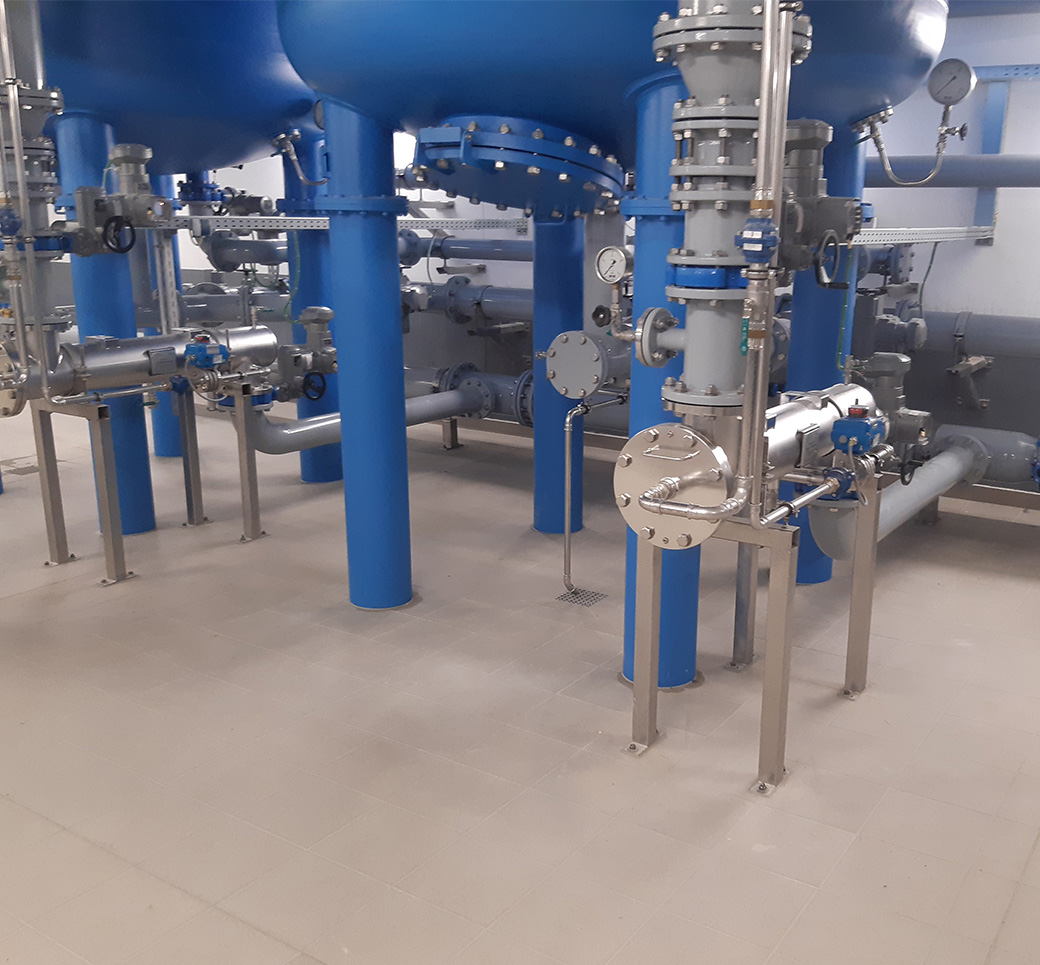

Im Keller sind die Filterkessel aufgetellt, das Überhebepumpwerk und sämtliche Rohrleitungen (Edelstahl) installiert.
Im Erdgeschoss befinden sich die elektrische Anlage und die zur Wartung der Kessel erforderlichen Armaturen sowie ein Büroraum und eine Toilette.
Im Obergeschoss ist die Lufttechnik unterbracht. Die Kesseloberseiten sind über eine Gitterrostbühne zugänglich.
Die Ebenen sind mit Stahlbetontreppen verbunden. Sämtliche Böden sind gefliest. Der Wandbeton ist weiß gestrichen.
Angebaut ist im EG ein Raum für die Netzersatzanlage. Im Hof befindet sich ein unterirdischer Absetbehälter (Stahlbeton) für das Rückspülwasser. Regenwasser wird auf dem Gelände versickert. Das Betriebswasser wird in ein Gewässer eingeleitet.
