Generalentwässerungsplan Tegernheim

Auftraggeber

Projektbeschreibung

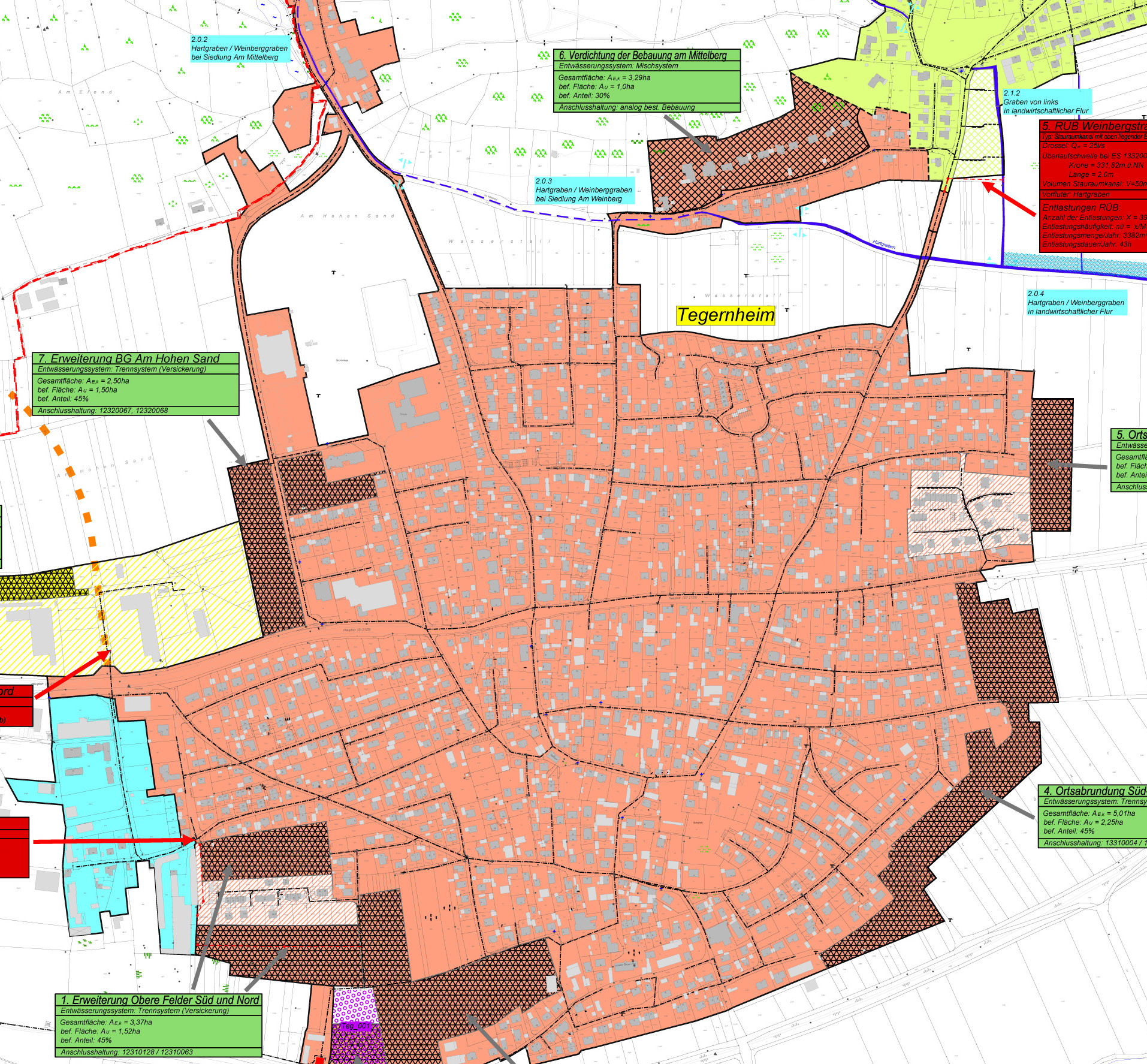

Die Abwasseranlage Tegernheim mit einer Netzlänge von 26 km wurde hydrodynamisch für Ist-, Soll- und Prognosezustand überrechnet. Es wurde ein Niederschlagskontinuum mit einer Dauer von 30 Jahren verwendet. Die Schmutzfrachtberechnung erfolgte im Nachweisverfahren nach ATV A 128. Die Grundlagendaten wurden gemäß ATV-DVWK A 198 ermittelt.

Das Netz gliedert sich in einen nördlichen Teil mit stärkerem Gefälle und einen sehr flachen südlichen Teil. Die Mischwasserentlastung erfolgt über ein Hebewerk in die Donau. Besonderes Augenmerk wurde auf die Dimensionierung der Mischwasserentlastungspumpen gelegt (Förderleistung nach Sanierung 3x 750 l/s + 1x 1.000 l/s)

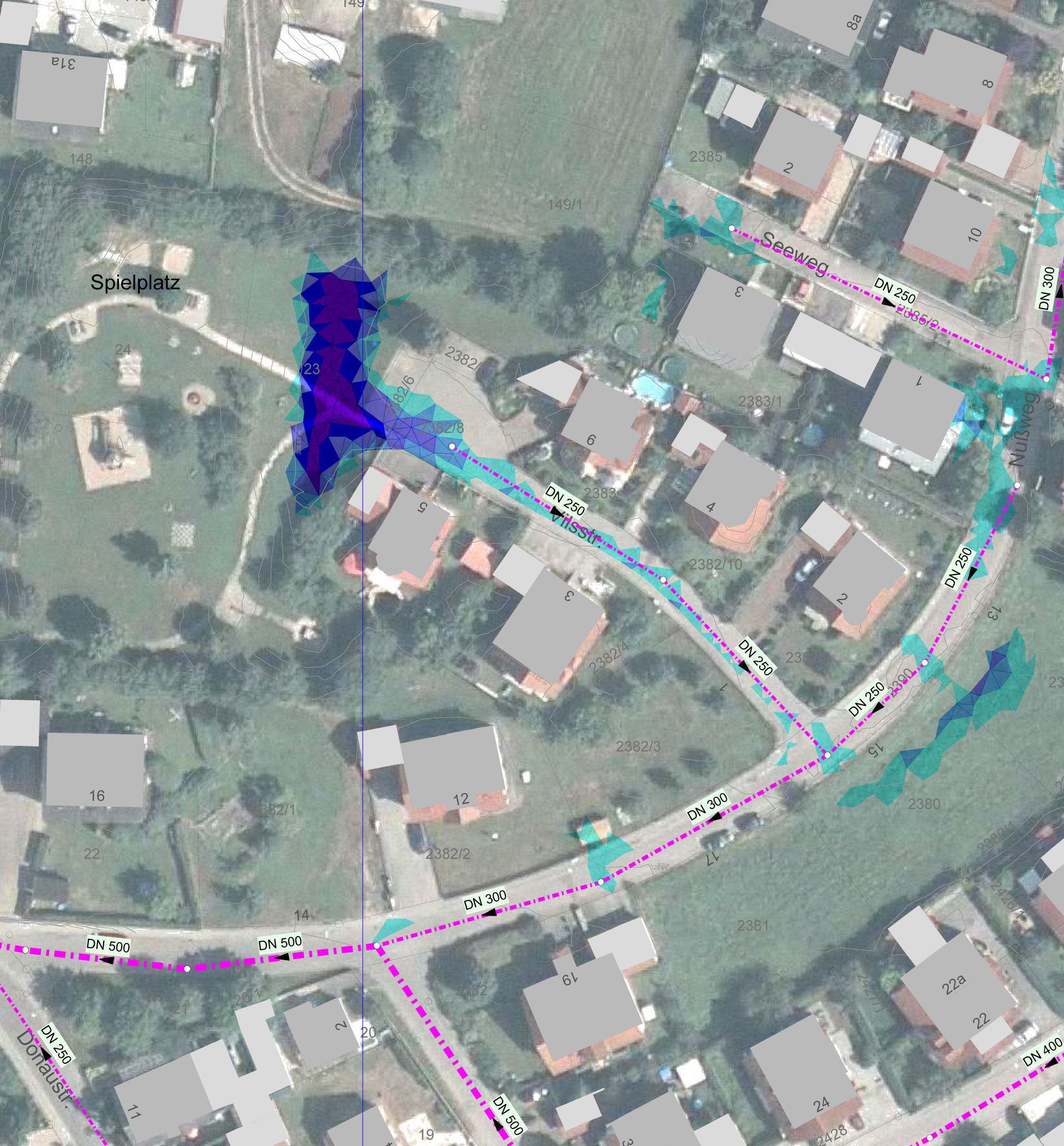

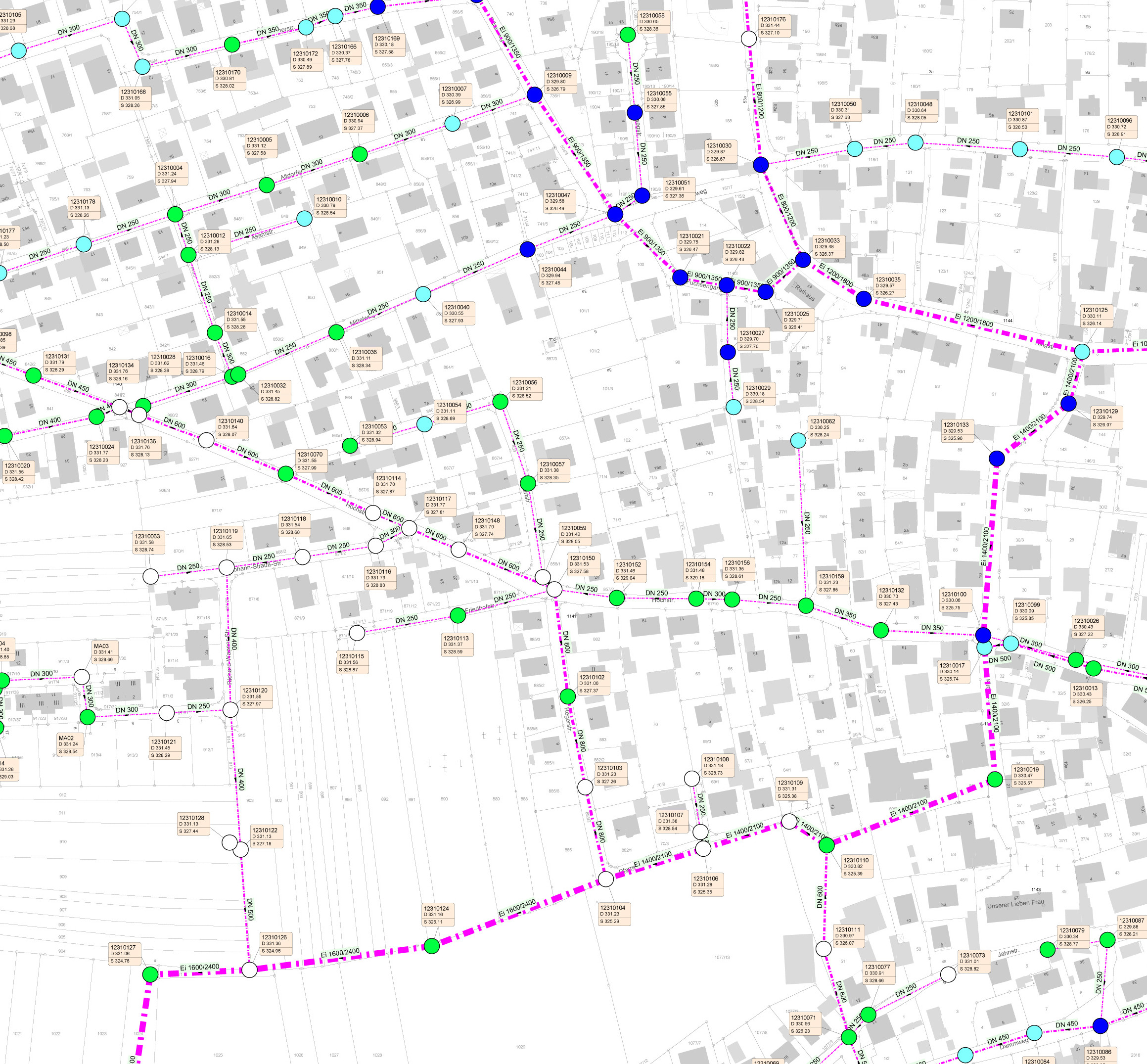

Die Überflutungsprüfung wurde überwiegend anhand der errechneten Überstauhäufigkeiten geführt. Für einige Netzabschnitte erfolgte eine örtliche Begehung zur Abschätzung der Überflutungsgefahr. Für einen Tiefpunkt des Netzes wurde eine Überflutungsberechnung mit dem Programm GeoCPM durchgeführt. Dazu wurde zusätzlich zum Kanalnetz ein digitales Geländemodell des betroffenen Bereichs erstellt.

Vor dem Mischwasserentlastungspumpwerk befindet sich ein Stauraumkanal mit Nennweiten bis zu Ei 1600/2400 und sehr flachem Gefälle. Um den Schmutzfrachtaustrag zu reduzieren wurde die Wirkung und Machbarkeit eines Spülaggregates rechnerisch überprüft.
