GI-System Abwasser und Wasser Markt Pilsting

Fachbereich Geoinformationssysteme

Auftraggeber

Projektbeschreibung

Das Abwasserkataster des Marktes Pilsting mit einer Netzlänge von 126 km wurde im Laufe der Jahre durch Übernahme von Bestandsunterlagen und Einarbeitung von Eigen- und Fremdvermessungen erstellt.
Hierbei wurden zu den Stammdaten, wie zum Beispiel Material, Durchmesser, Rohrlänge und Schachttiefe, auch Informationen zu Sanierungsmaßnahmen und TV-Inspektionen – inklusive Befahrungsvideos und - dokumenten ¬¬– eingepflegt. Desweiteren wurden Informationen zu Abzweigen von Hausanschlüssen oder Oberflächenwasserableitungen aus den Inspektionen abgeleitet und visualisiert. Neben den Inspektionsdaten wird auch die bedarfsorientierte Reinigung der Kanäle über das GIS verwaltet. Die Daten der TV-Untersuchungen (Videos und PDF-Dokumente) werden mit ins Kataster eingebunden und können als Hyperlink direkt aus dem GIS heraus geöffnet werden.
Sowohl die Dateneingabe als auch die Datenvisualisierung erfolgt gemäß den Vorgaben der BFR Abwasser und erfüllt somit den ISYBAU-Standard.

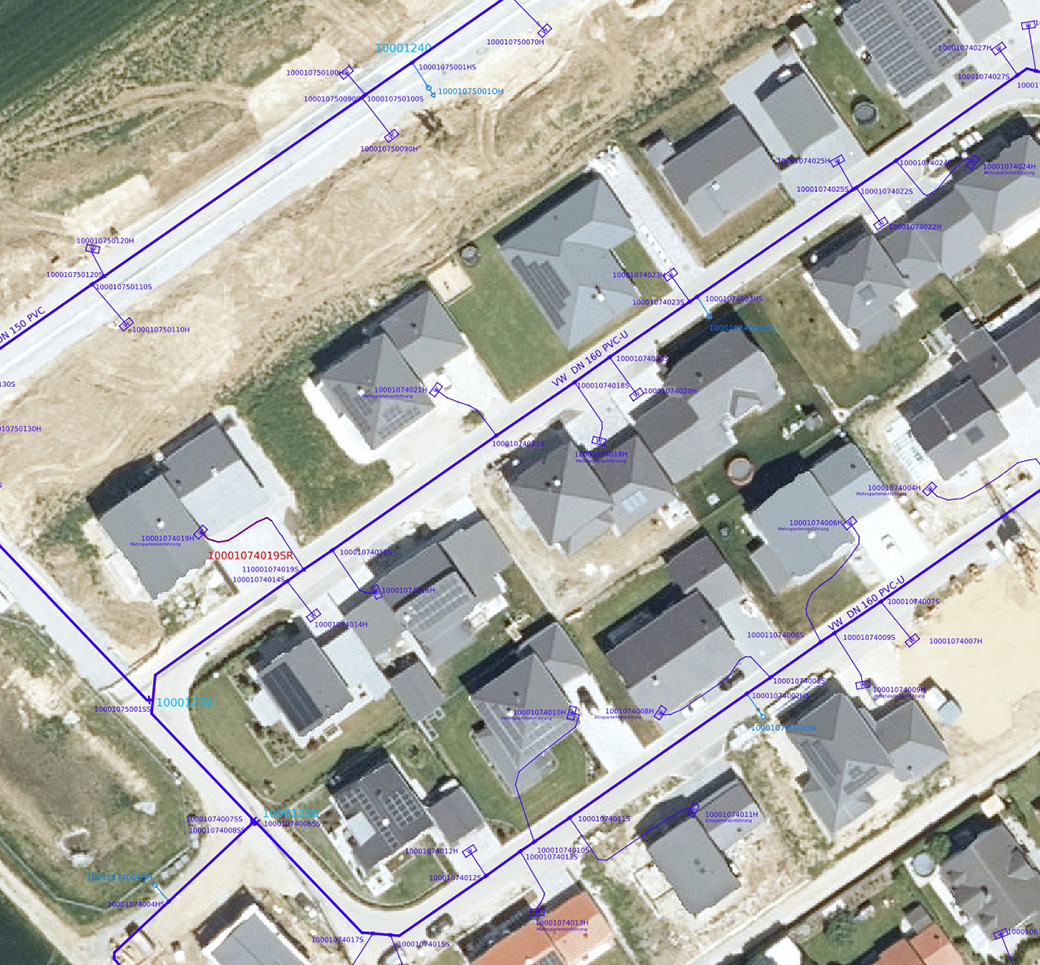

Der Markt Pilsting betreibt zudem sein eigenes Wassernetz mit einer Netzlänge von knapp 70 km. Das Kataster wurde im Laufe der Jahre durch Übernahme von Bestandsunterlagen und Einarbeitung von Eigen- und Fremdvermessungen erstellt. Hierbei wurden zu den Stammdaten, wie zum Beispiel Material, Durchmesser und Druckstufe, auch Baujahre der Leitungen eingepflegt. Neben Knotenpunkten, Schiebern und Hydranten wurden Hausanschlüsse digitalisiert und erfasst sowie mit dem jeweiligen Hausanschlussblatt versehen. Die eingescannten Hausanschlussblätter wurden als Hyperlink angebunden und können direkt über das GIS heruntergeladen werden.
Kanal- und Wasserkataster werden durch die Eingabe von Neuerschließungen und die Dokumentation von baulichen Veränderungen ständig gepflegt und erweitert.
Die Eingabe der Daten erfolgt über das GIS-System „Magellan“ der Firma Geoinform. Nachdem das Landratsamt Dingolfing-Landau der Gemeinde ein zentrales, ESRI-basiertes WebGIS zur Verfügung stellt, wurde die Einbindung des Kanal- und Wasserkatasters über einen Web Map Service (kurz: WMS) in das WebGIS realisiert. Die hierfür zugrunde liegende Software ist ebenfalls von der Firma Geoinform.

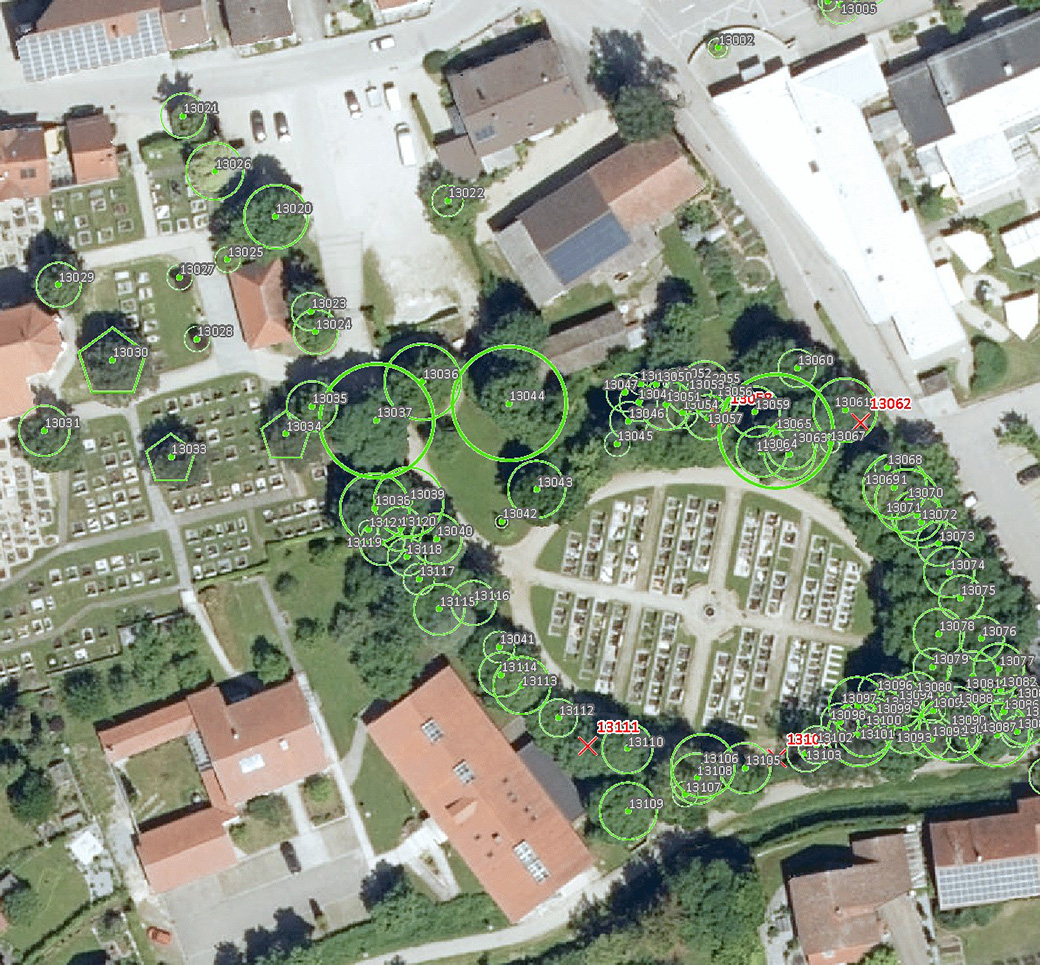

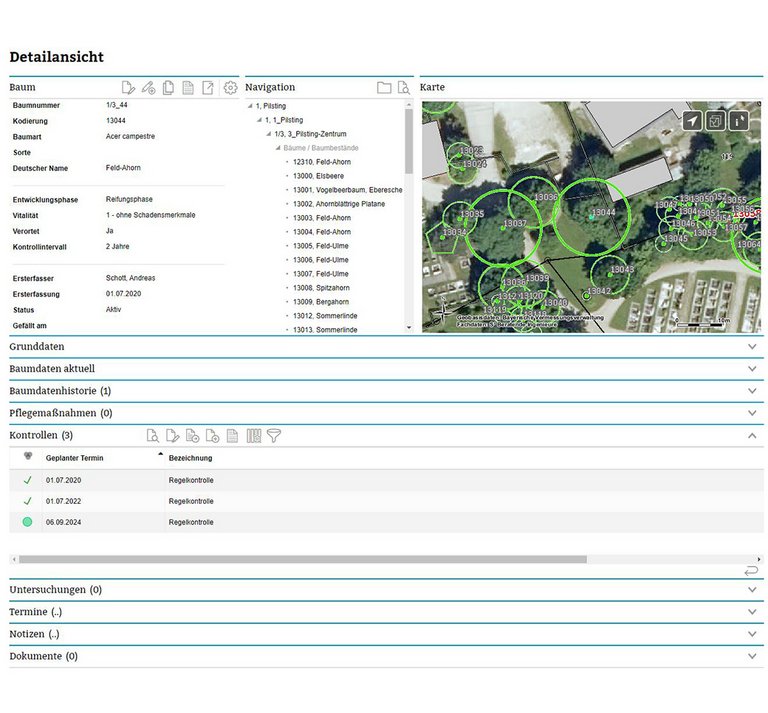

Neben der Einbindung von Fremdsparten und der Bauleitplanung verfügt der Markt Pilsting über ein Baumkataster, dass durch einen speziell dafür ausgebildeten Bauhofmitarbeiter gepflegt wird. Die Bäume werden in den einzelnen Grünbezirken erfasst und Pflegemaßnahmen dokumentiert und organisiert. Die jährliche Wartung des Baumbestandes findet auf Basis des GIS-Systems des Landkreises statt, wodurch die Gemeinde Pilsting ihrer Verkehrssicherungspflicht nachkommt-
Weitere Inhalte im GIS:
- Digitalisierte Unterlagen der Bauleitplanung als Vektor- oder Rasterdateien
- Leitungsverläufe unterschiedlichster Sparten (Strom, Nahwärme, Telekom, Leerrohre, …)
- WMS-Dienste in den Bereichen Umwelt, Verkehr und Infrastruktur
